PLANUNGSUNTERSTÜTZUNG

Wir bieten Ihnen

  • individuelle Beratung
  • technische Innovationen
  • Lüftungskonzepte
  • Kostenschätzungen
  • Ausschreibungstexte
  • DWG - Zeichnungen
  • und vieles mehr

Geräteauslegung auf Basis der Ökodesign-Verordung sowie DIN 1946 Teil 4, VDI 6022 Blatt 1, DIN EN 1886, DIN EN 13053 und die Maschinenrichtlinie 2006/42/EG

Luftmengenberechnung nach VDI 2052 Blatt 1 (04/2017) sowie Planung und Auslegung von Lüftungshauben und Lüftungsdecken gemäß der gesetzlichen Anforderungen (BGR 111, VDI 2052 und DIN 18869).

1. PROJEKTBEZOGENE BERATUNG

Wir unterstützen Sie bei Ihren Projekten und finden immer eine passende Lösung für Sie

2. PROJEKTUNTERSTÜTZUNG

Ausarbeitung von maßgeschneiderten Produkten und Lüftungskonzepten

3. KOSTENSCHÄTZUNG UND KOSTENKONTROLLE

Wir bieten transparente und komplett abgestimmte Gesamtsysteme

4. AUSSCHREIBUNGSUNTERLAGEN

Sie erhalten alle notwendigen LV Unterlagen samt 2D oder 3D Zeichnungen für Ihr Projekt

5. KOORDINATION AUSFÜHRUNG

Wir koordinieren die Lieferung der Lüftungskomponenten und sorgen für reibungslosen Ablauf

Kontakt

FREIHEIT
FÜR ARCHITEKTEN

SICHERHEIT
FÜR FACHPLANER UND ANLAGENBAUER

INVESTITIONEN
FÜR BAUHERREN UND BETREIBER

FREIHEIT FÜR ARCHITEKTEN

Architekten stehen vor der Herausforderung, einen architektonisch ansprechendes Baukörper mit technischen, wirtschaftlichen, funktionalen und gestalterischen Optimum für die Nutzer zu erschaffen.

Wir leisten maximale Unterstützung!

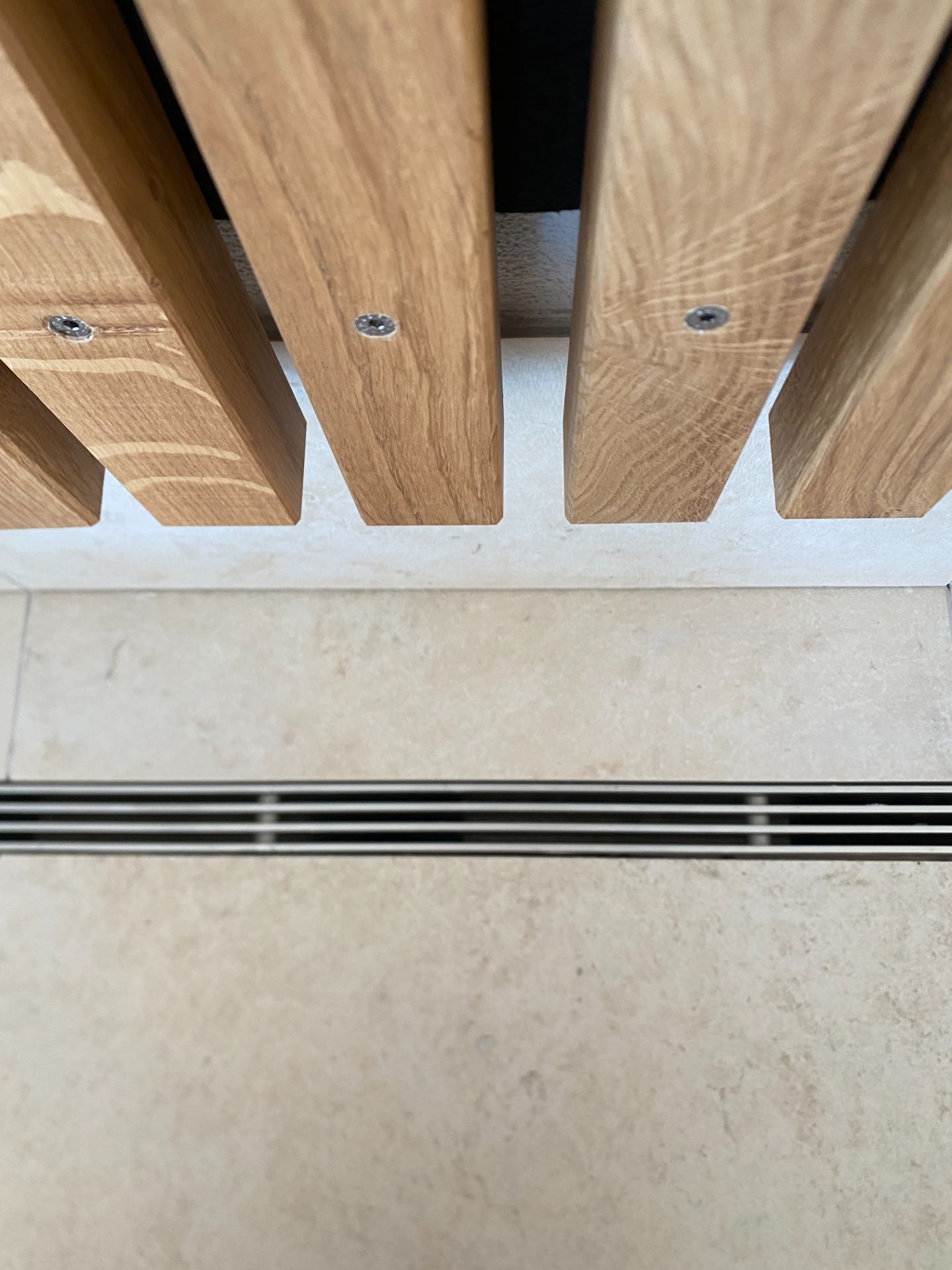

  • Die Raumnutzung und Raumwirkung bleibt durch fast unsichtbare Integration der Klimatechnik erhalten. Die Komponente können auch als markante Akzente in der Raumgestaltung eingesetzt werden.
  • Entwicklung individuell abgestimmter Sonderlösungen.
  • Höchste Behaglichkeit durch leistungsfähige, energieeffiziente Technik, die sich individuell regeln lässt.
  • Der Architekt behält freie Hand in der Kreation, wir kümmern uns um die Details der klimatechnischen Umsetzung.

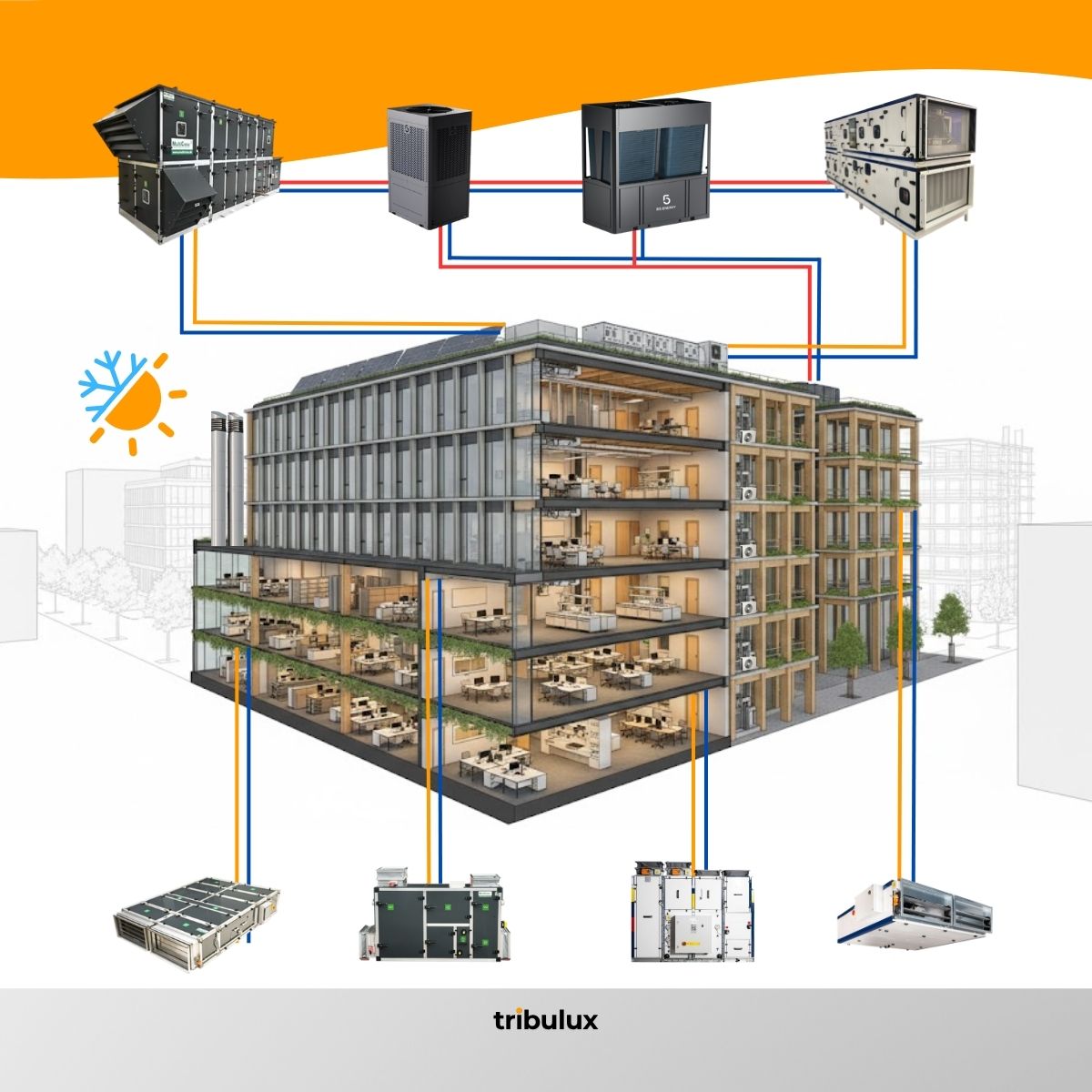

SICHERHEIT FÜR FACHPLANER UND ANLAGENBAUER

Starke Produkte und Know-How aus einer Hand!

  • Maßgeschneiderte Lüftungskonzepte und Kostenkontrolle.
  • Perfekte Abstimmung der Komponenten und maximale Produktleistung.
  • Kurze Entscheidungswege, effizienter Workflow, Zeit- und Kostenersparnis in der Planungsphase und Ausführung.

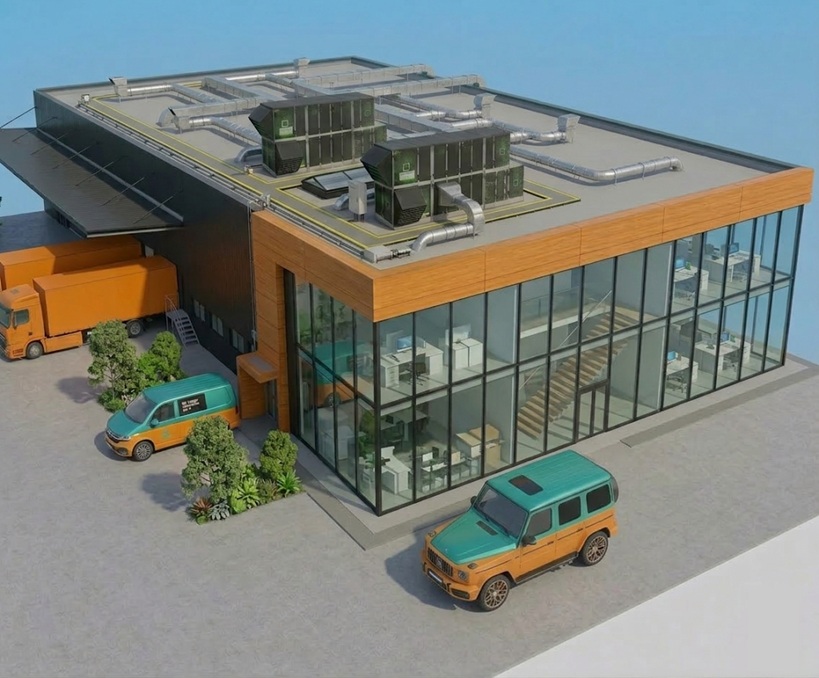

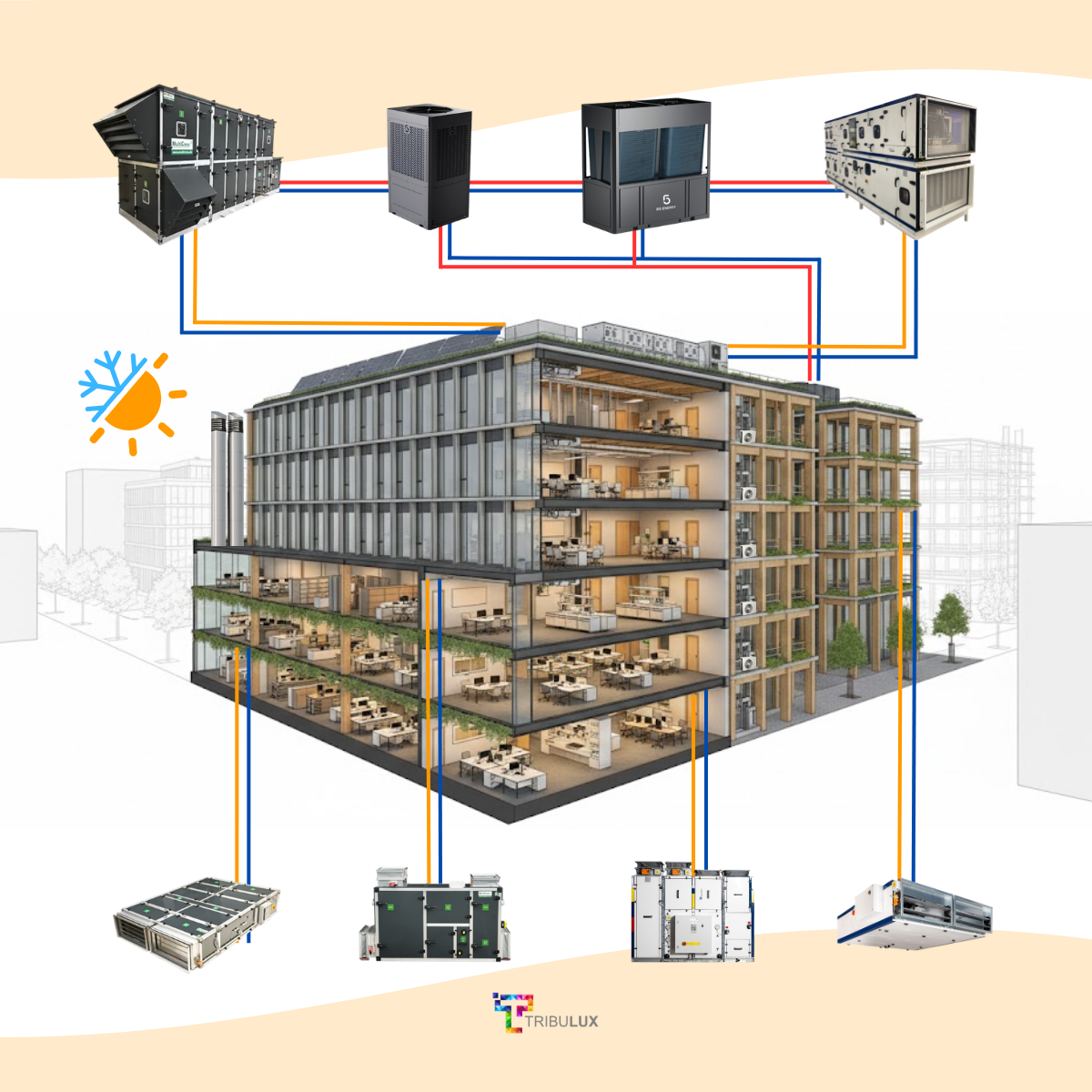

  • Als Anbieter zentraler und dezentraler Systeme bieten wir eine objektive, sachorientierte Beratung und unterstützen Sie bei Ihrer Planung und Umsetzung.

INVESTITIONEN FÜR BAUHERREN UND BETREIBER

Unsere zertifizierte und hocheffiziente Produkte zahlen sich aus!

  • Der Werterhalt ist durch energieeffizienten Betrieb, hohe Behaglichkeit und Nutzungsqualität dauerhaft gesichert.
  • Die geplante Raumluftqualität wird eingehalten.
  • Keine Nachträge, die hohe Kosten verursachen. Wir bieten transparentes, komplett abgestimmtes Gesamtsystem der Gewerke Lüftung und Klima, das über geklärte Schnittstellen verfügt.
  • Hohe Qualität und reibungsloses Zusammenspiel der Klima-Komponenten erfordern einen geringen Wartungs- und Serviceaufwand, der die Investitions- und Betriebskosten im Lebenszyklus des Gebäudes niedrig hält.
  • Deutschlandweit stehen unsere speziell geschulte Techniker und Monteure vor Ort auf Abruf zur Verfügung.
  • In der Kundendienst-Zentrale laufen die Drähte zusammen, hier werden Einsatz und Timing geplant und der reibungslose Ablauf geregelt.
  • Diese Organisationsstruktur sichert kostengünstigen Service bei schnellster Reaktionszeit.

SPLIT KLIMAANLAGEN ZUM FESTPREIS

LUFTBEHANDLUNG FÜR SCHWIMMBAD

MONTAGE VON LUFTVERTEILSYSTEMEN

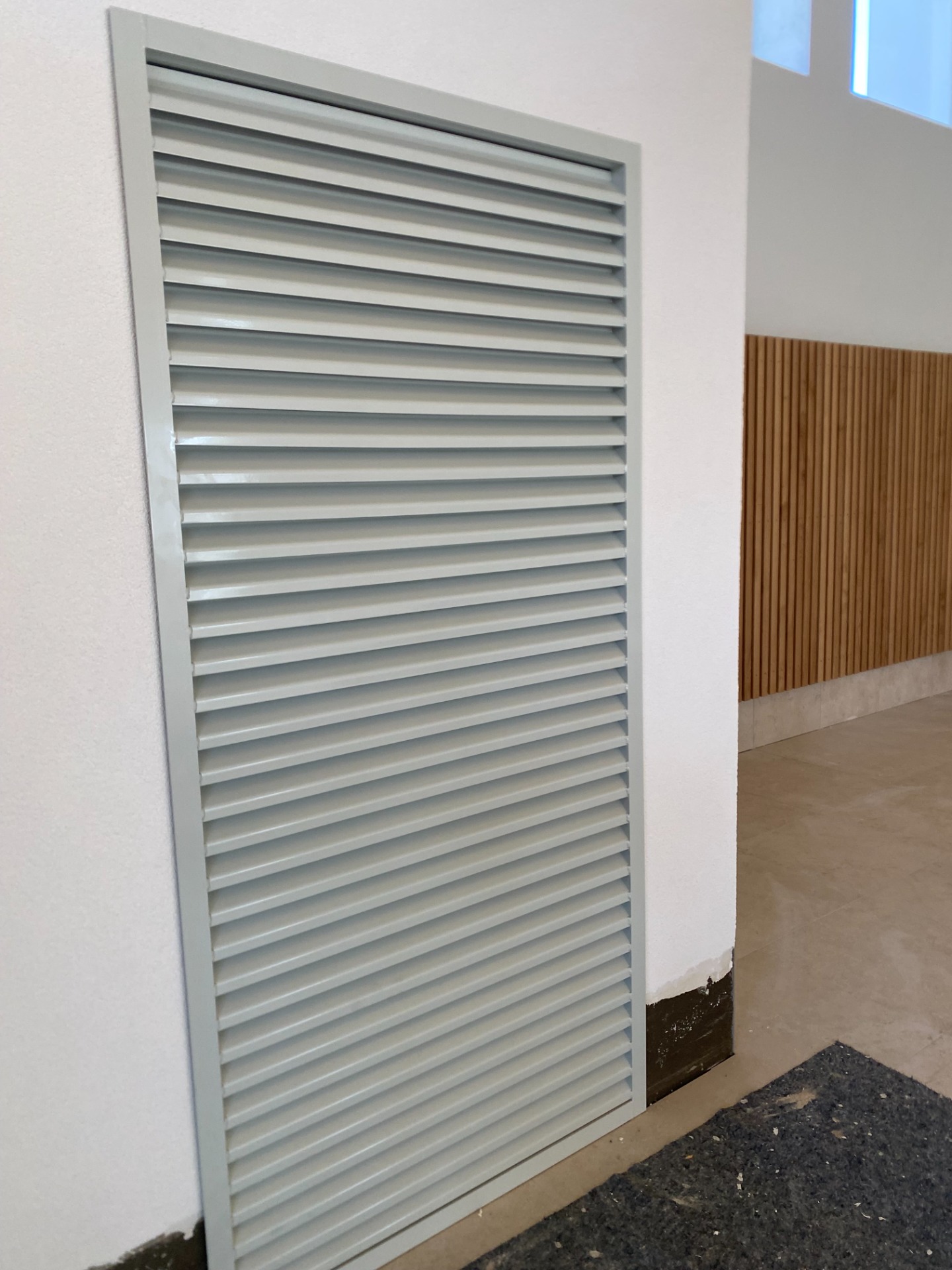

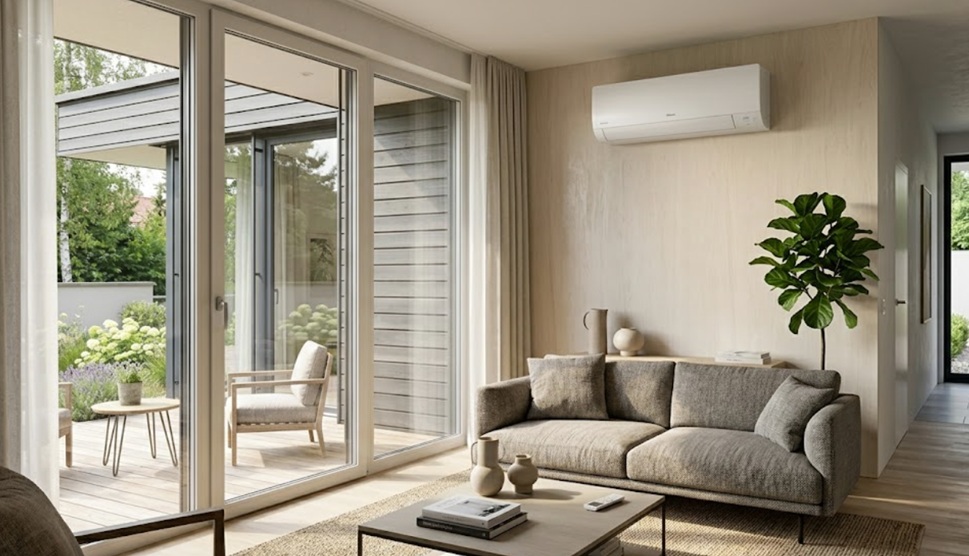

SPLIT KLIMAANLAGEN ZUM FESTPREIS

FÜR PRIVAT- UND GEWERBEKUNDEN

Split Klimaanlage zum Heizen und Kühlen mit vielen Vorteilen:

  • Sie erhalten von uns ein Individuelles Angebot
  • Schnelle Lieferung und fachgerechte Montage
  • Inbetriebnahme und Einweisung vor Ort
  • Keine versteckten Kosten

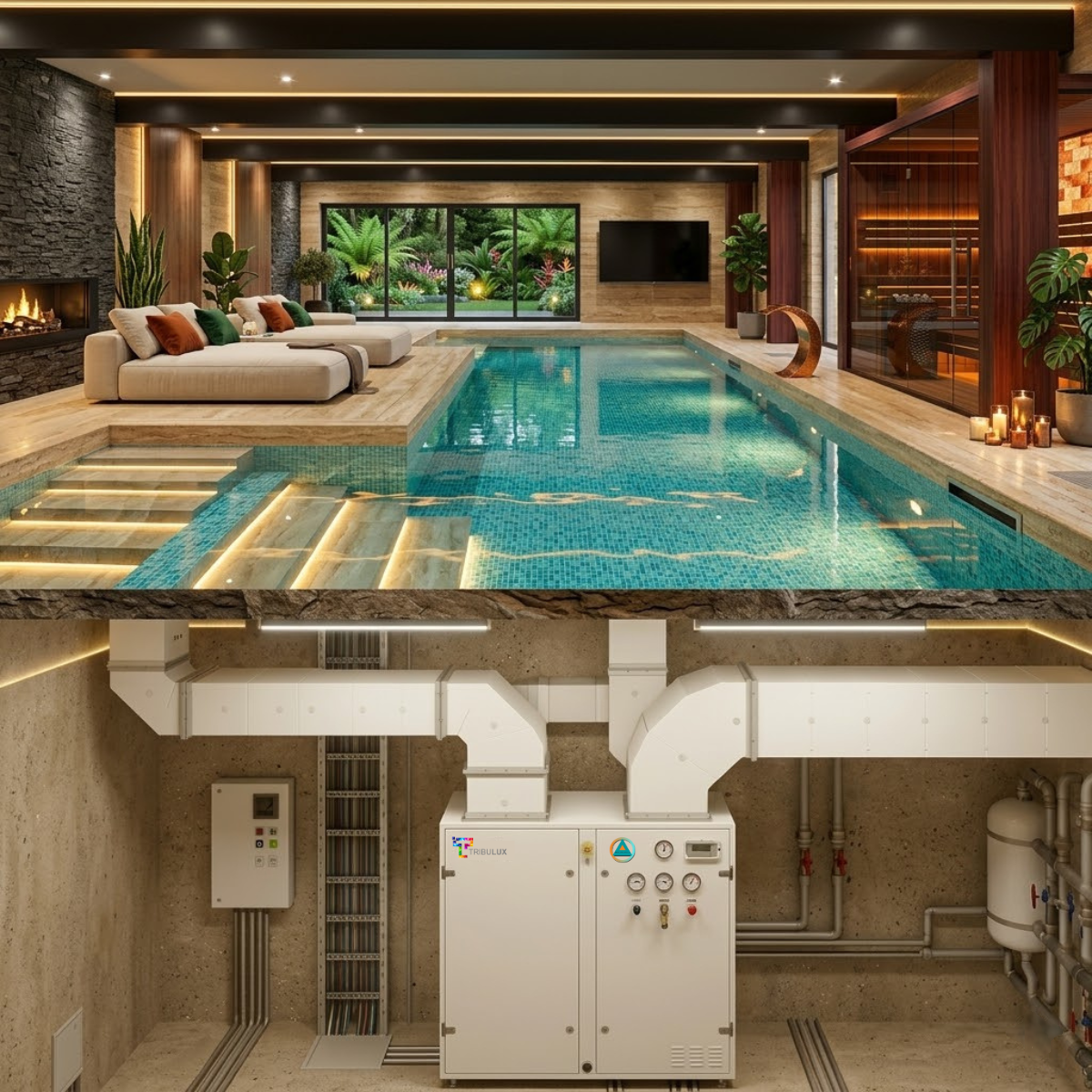

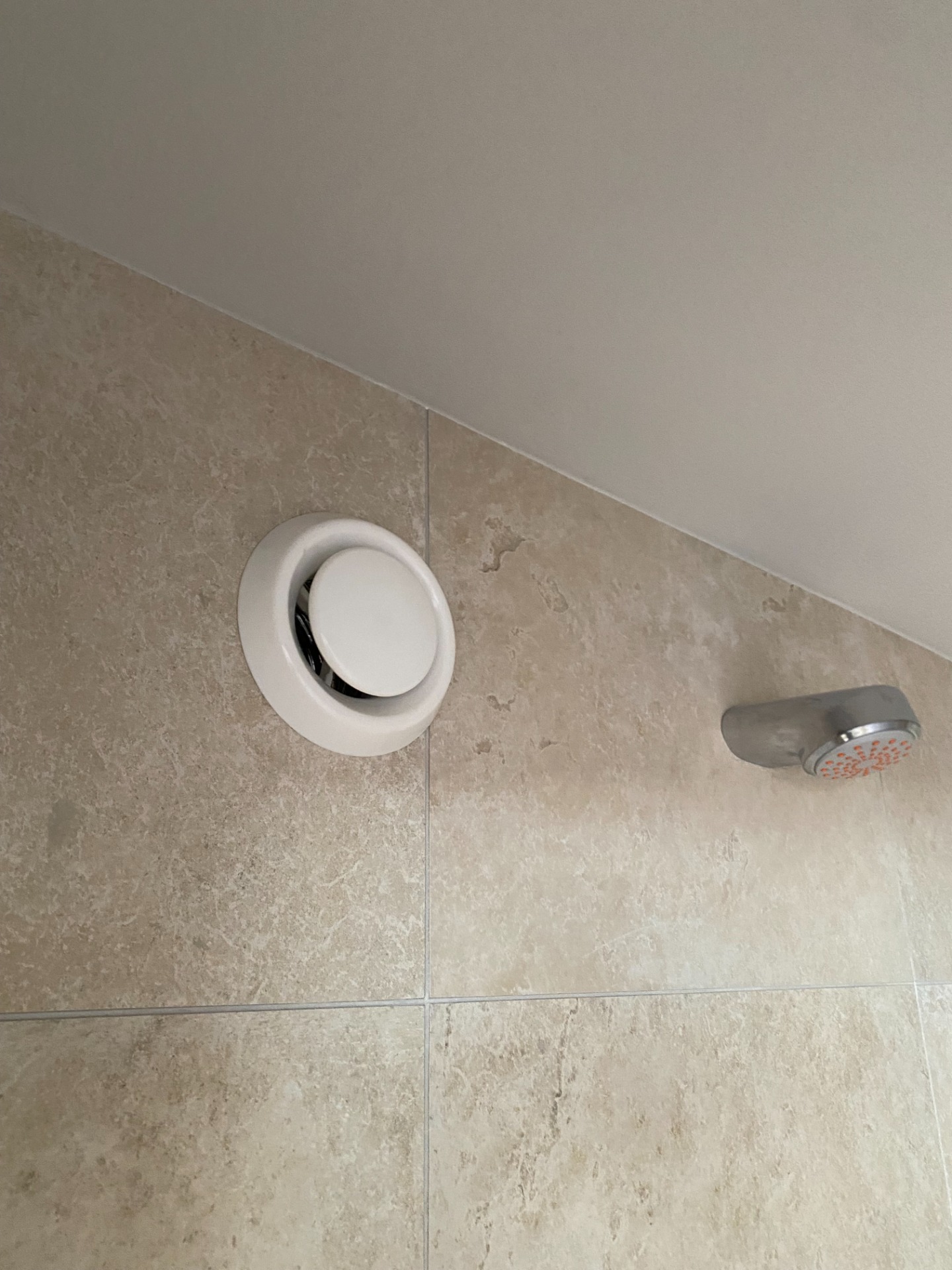

LUFTBEHANDLUNG FÜR SCHWIMMBAD

MULTIFUNKTIONALES KOMPAKTSYSTEM MIT WÄRMERÜCKGEWINNUNG

Beste Lösung für Ihr privates Schwimmbad. Lüften, Heizen und Entfeuchten.
Wir bieten Ihnen individuelle Lüftungs- und Klimatisierungslösungen. Mit unserem abgestimmten Kompaktsystem inkl. präziser Regelung wird der wirtschaftlicher Betrieb und perfektes Wohlfühlklima, Luftqualität und Komfort garantiert.

Zudem bieten wir Ihnen schlüsselfertige Luftverteilsysteme. Die Lüftungskanäle bestehen aus qualitativ hochwertigen, langlebigen und sicheren Paneelen, die vor Ort von unseren Mitarbeitern verarbeitet und professionell montiert werden. Maßgeschneidert, sauber und schnell.

Besondere Merkmale:
-Wärmedämmung
-Schallschutz
-Sicherheit
-Nachhaltigkeit
-Hygiene

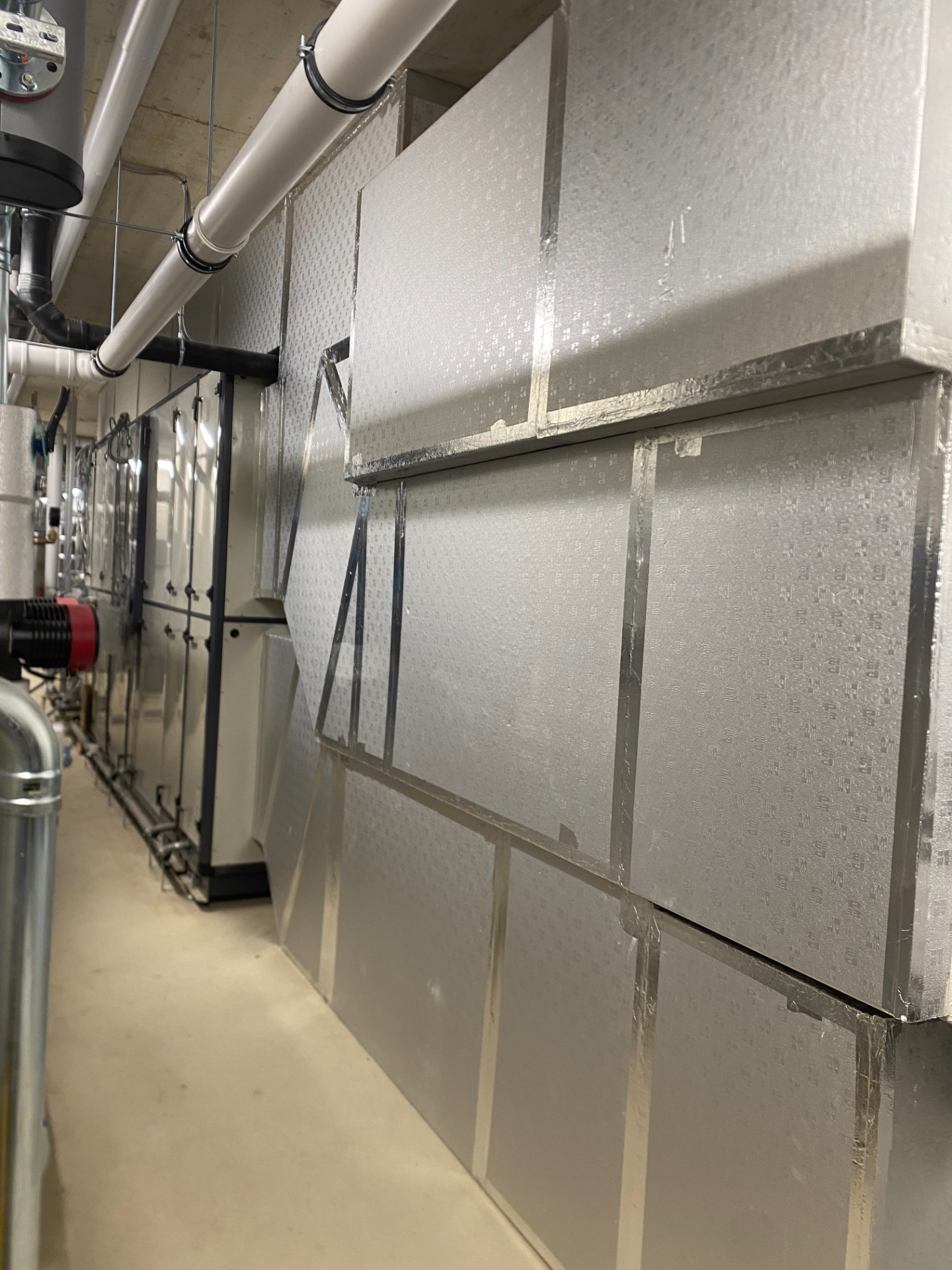

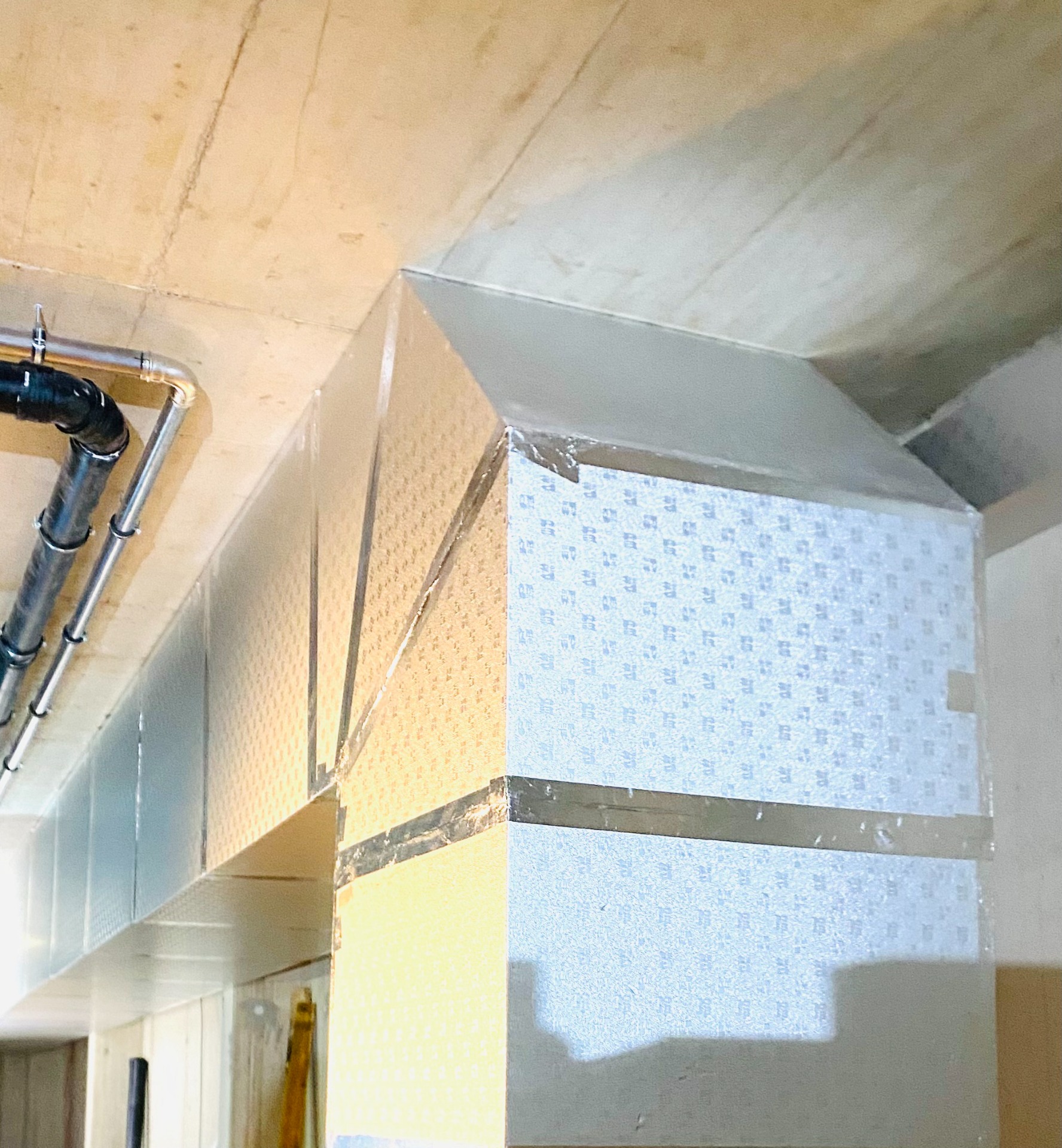

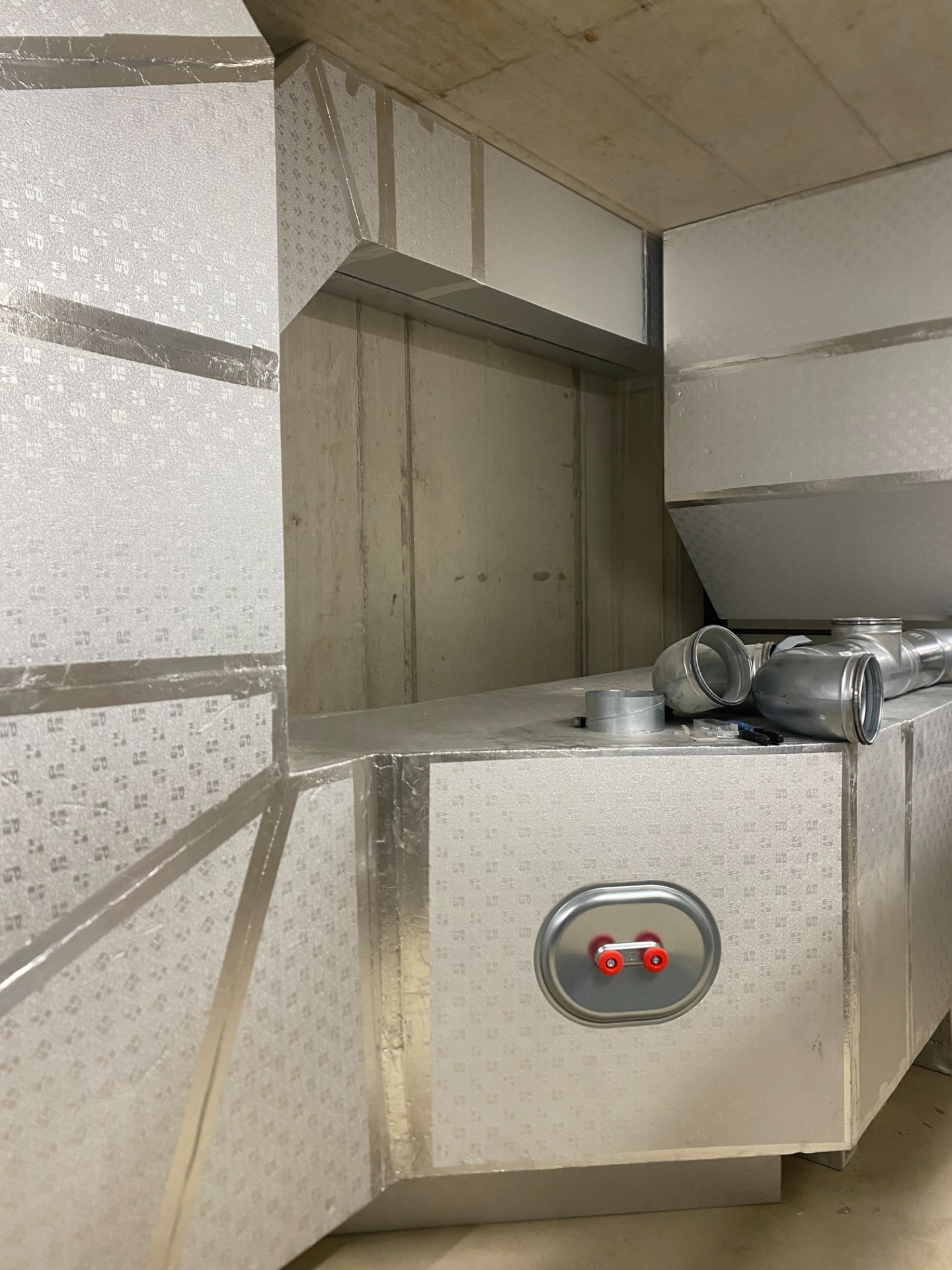

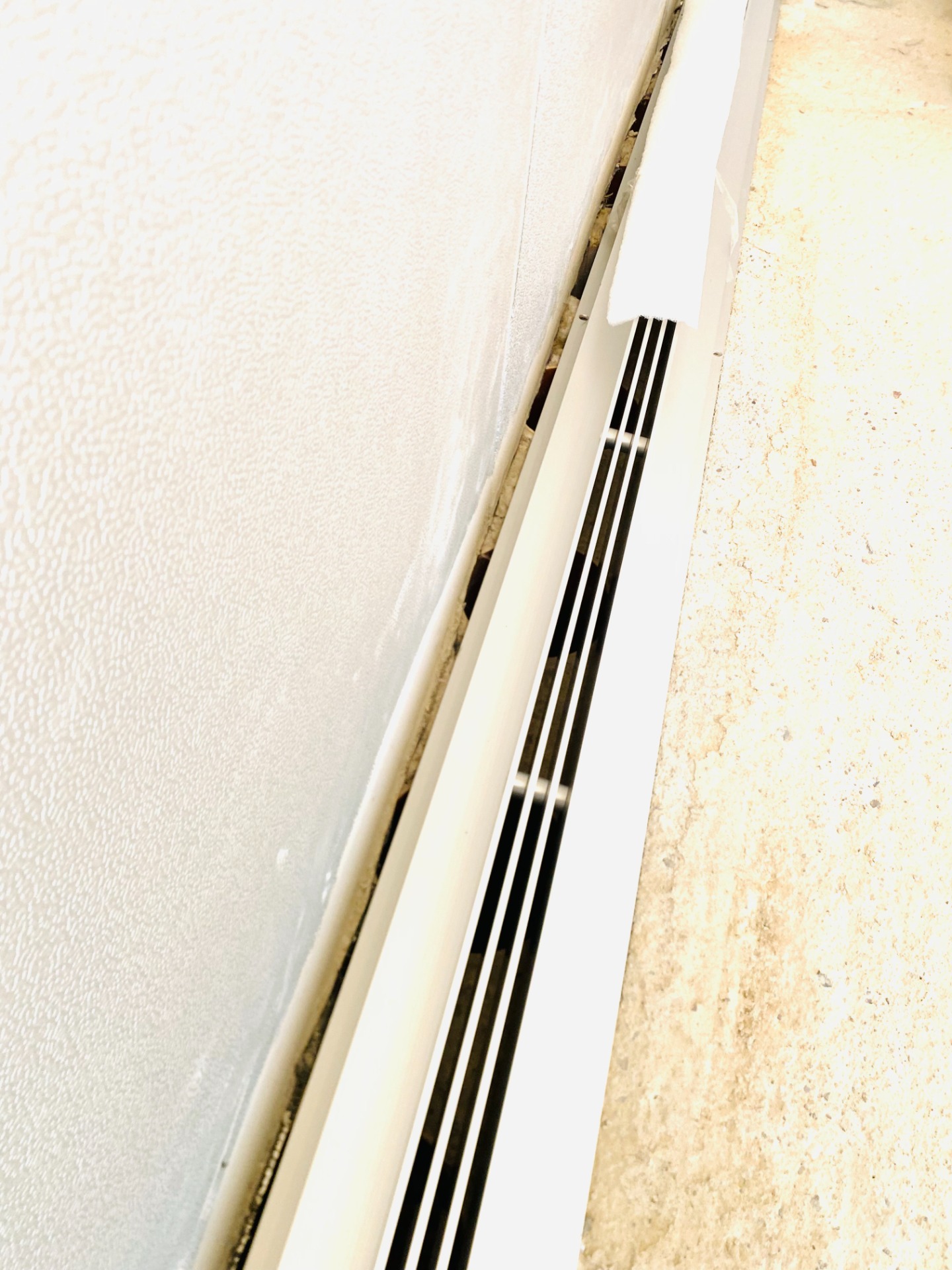

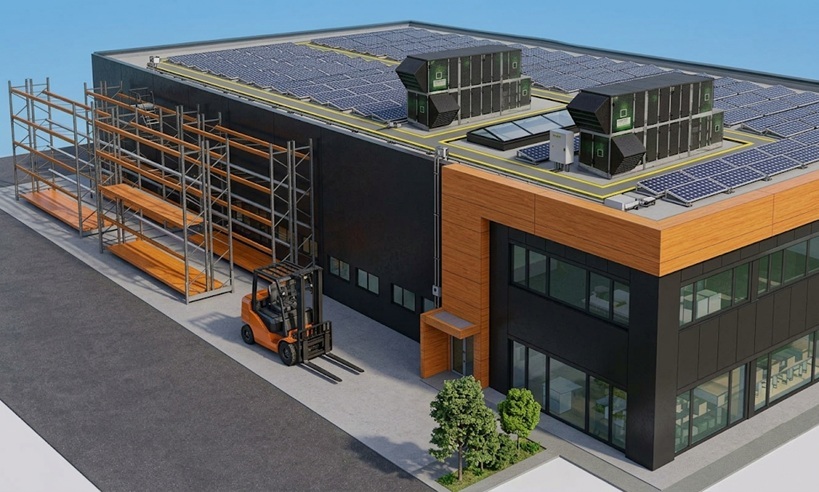

MONTAGE VON LUFTVERTEILSYSTEMEN

System für den Bau und die Installation von vorisolierten Aluminiumkanälen für die Luftverteilung. Lösung mit nanostrukturierter Beschichtung mit selbstreinigendem und antimikrobiellem Effekt für Luftkanäle in sanitären oder extrem hygienischen Umgebungen.

Die Aufrechterhaltung der richtigen thermischen und hygrometrischen Bedingungen spielt in speziellen Umgebungen wie z.B. in Schwimmbädern eine Schlüsselrolle. Daher muss bei der Vorbereitung des Projekts nicht nur den Belüftungs- und Luftbehandlungssystemen, sondern auch dem Luftverteilungssystem große Aufmerksamkeit geschenkt werden.

Ziel ist es, ein System zu bauen, das eine ordnungsgemäße Luftverteilung und -aufbereitung sowie eine lange Lebensdauer auch unter besonders ungünstigen Umgebungsbedingungen gewährleisten kann.

WISSENSWERTES

Studien belegen, dass die mikrobiellen Kontaminationen durch entsprechende RLT-Anlagen reduziert werden können.

Diese erfüllen im Allgemeinen folgende Aufgaben:

  • Begrenzung des Luftkeimpegels und Minimierung der Raumluftkontamination
  • Eindämmung von Geruchsstoffen und Staub und deren kontrollierte Abführung
  • Einhaltung der Raumluftzustände (Temperatur, Feuchte und Raumdruck) und Sicherstellung des notwendigen Luftaustauschs

Raumklassen nach DIN 1946 Teil 4

Raumklasse I:   Operations-Räume
Raumklasse Ia: OP-Räume mit turbulenzarmer Verdrängungsströmung (TAV)
Raumklasse Ib: OP-Räume mit Verdünnungsströmung (TVS)

Raumklasse II:  alle Räume die nicht in Raumklasse I fallen

Nach DIN 1946 Teil 4 müssen medizinisch genutzte Räume in verschiedene Raumklassen eingeteilt werden, die von den Anforderungen an die Keimarmut abhängen.

Krankenhaus Klimatisierung
Raumklassen nach DIN 1946-4

Krankenhäuser gehören zu den anspruchsvollsten und komplexesten Disziplinen in der Raumlufttechnik. In keiner anderen Einrichtung ist Sicherheit und Hygiene so von Bedeutung, wie im Gesundheitswesen. Ein entscheidendes Kriterium ist dabei die Reinhaltung der Luft.

Um die Luft sauber und keimfrei zu halten und somit Luftinfektionen und Wundkontaminationen auszuschließen, benötigt es präzise ausgelegte raumlufttechnische Anlagen.

Planer, Anlagenbauer und Gerätehersteller benötigen nicht nur reichlich Erfahrung und Kompetenz, sondern auch eine genaue Kenntnis der einschlägigen Vorschriften und Regelwerke.

Räume nach VDI 6022

Den Anforderungen der VDI 6022 unterliegen alle Aufenthaltsräume in Gebäuden, die nicht nur zum vorübergehenden Aufenthalt von Menschen bestimmt oder geeignet sind.

Als Aufenthaltsräume gelten Räume mit einer Aufenthaltsdauer derselben Personen mit mehr als 30 Tagen pro Jahr oder regelmäßig länger als zwei Stunden pro Tag.

Zu Aufenthaltsräume zählen somit z.B. Arbeitsplätze in Büro- oder Industriegebäuden, Pausenräume , Versammlungsräume, Sportstätten, Verkaufsräume.

Keine Aufenthaltsräume sind demnach in der Regel z.B. Flure, Treppenhäuser, Technikzentralen und Lagerräume.

Ratgeber Luftmengenermittlung

Für die Luftmengenermittlung sind folgende Parameter notwendig:

- Fassungsvermögen Raum
Rauminhalt = Länge x Breite x Höhe (LxBxH)

- Verwendungszweck Raum
Luftwechselrate (LWR)

Die Luftwechselrate ist durch die gesetzliche Bestimmungen vorgegeben und beziehen sich oftmals auf ermittelte Erfahrungswerte. Die benötigte Luftmenge pro Stunde (m³/h) wird aus der Multiplikation des Raumvolumens mit dem Rauminhalt berechnet. Die Angaben stellen "Von-Bis-Werte" dar. Beispielsweise gilt für ein Verkaufsraum die Angabe 4-8 Mal pro Stunde. Hier obliegt es Ihrer persönlichen Einschätzung, ob Sie sich an die Lüftungsempfehlungen orientieren.

Beispiel:
Lüftung Klassenzimmer (Schulräume)
Personenzahl: 25-30

Raumgröße (LxBxH):
8m x 5m x 3m = 120m³

Luftwechselrate: 5-8 (siehe Tabelle unten)
Mittelwert 7
120x7= 840m³/h

Luftmengenermittlung ist nur eine Abschätzung des Bedarfs. DIN Normen regeln die genauen Erfordernisse.


V = VR x LWR/h (m³/h)
V      = benötigte Luftmenge pro Stunde (m³)
VR       = Raumvolumen (LxBxH) (m³)
LWR    = empfohlene Luftwechselrate


  • Neben der Berechnung des idealen Luftwechsels über LWRs sind in der DIN 1946 Teil 2 für bestimmte Bedarfsfälle Außenluftraten pro Person vorgesehen.
  • Bei Räumen mit *ex ist der Einsatz von Ex-geschützten Ventilatoren zu prüfen.
  • Quellen und Normen:

    1. Erfahrungswerte Ventilator.de
    2. DIN 1946/2
    3. VDI 2082
    4. DIN 18017
    5. ASR
    6. VDI 2089
    7. VDI 2052
    8. VDI 2051
    9. EN 13779

    Angaben ohne Gewähr!

Art des Raumes

LWR/h

Badezimmer (1)

5-7

Batterieräume *ex (1)

5-10

Besprechungsräume (1)

5-8

Bibliothek (1)

4-5

Büroräume (2)

4-8

Duschen (5)

15-25

Farbspritz- / Lackierräume *ex (1)

25-50

Fotokopierräume (1)

10-15

Garderoben (3)

4-6

Gaststätte (2/3)

6-8

Hörsaal (1)

6-8

Küche gewerblich (7)

15-30

Küche privat (1)

15-25

Laborräume *ex (8)

8-15

Montagehalle (1)

4-8

Raucherraum (9)

bis zu 20

Art des Raumes

LWR/h

Schulräume (1)

5-8

Schwimmhalle (6)

3-4

Sitzungsräume (1)

6-8

Sportstudio (1)

4-8

Theater (1)

5-8

Kino (1)

5-8

Toilette öffentlich (1)

5-15

Toilette privat (4)

5-8

Turnhalle (2)

4-6

Umkleide (5)

6-8

Wartezimmer (1)

4-6

Verkaufsraum (3)

4-8

Werkstätte mit geringer Luftverschlechterung (3)

4-6

Werkstätte mit starker Luftverschlechterung (3)

10-20

Wohnräume (1)

3-6

KÜCHENABLUFT NACH VDI 250-04/2017


Auslegung:

- Mindestinstallationshöhe: 2,0 m
- Maximale Installationshöhe: 2,5 m
- Mindestüberstand: 0,3 m umlaufend
- Bei Geräten mit Frontöffnung: 0,6 m
- Mindesthöhe Haube: 0,4 m

Raumlufttemperatur in Küchen und Spülräumen

Die Raumlufttemperatur in Küchen und Spülräumen soll mindestens 18 °C betragen und im Rahmen des betrieblich Möglichen 26 °C nicht überschreiten.

Ausgenommen sind Bereiche, in denen höhere oder niedrigere Lufttemperaturen betriebstechnisch und funktionsbedingt unvermeidbar sind.

Weitere Informationen finden Sie unter ARS, VDI 2052 und DIN EN 16282

Lüftungshauben

  • Überstand umlaufend mind. 300 mm
  • Bei Geräten mit Türe mind. 600 mm auf der Türseite
  • Überstände beziehen sich auf eine Abhängehöhe von  2100 mm Unterkante
  • Haubenhöhe mind. 400 mm
  • Material mind. 1.4301
  • Einbauleuchten mind. IP 54
  • Einbauleuchten temperaturbeständig 90 Grad Celsius
  • Haubenkorpus aerosolatdicht
  • Fettsammelrinne gratfrei

Abstand Abscheider:
- Mindestabstand Abscheider zur Kochfläche 0,45 m,
wird dieser unterschritten ist eine Löschanlage erforderlich

Sonstiges:
- Material: V2A
- Strömungsgeschwindigkeit mind. 0,4 m/s am Stutzen,
max. 0,6 m/s
- Beleuchtung mind. IP 54
- Integrierte Ventilatoren sollen vermieden werden

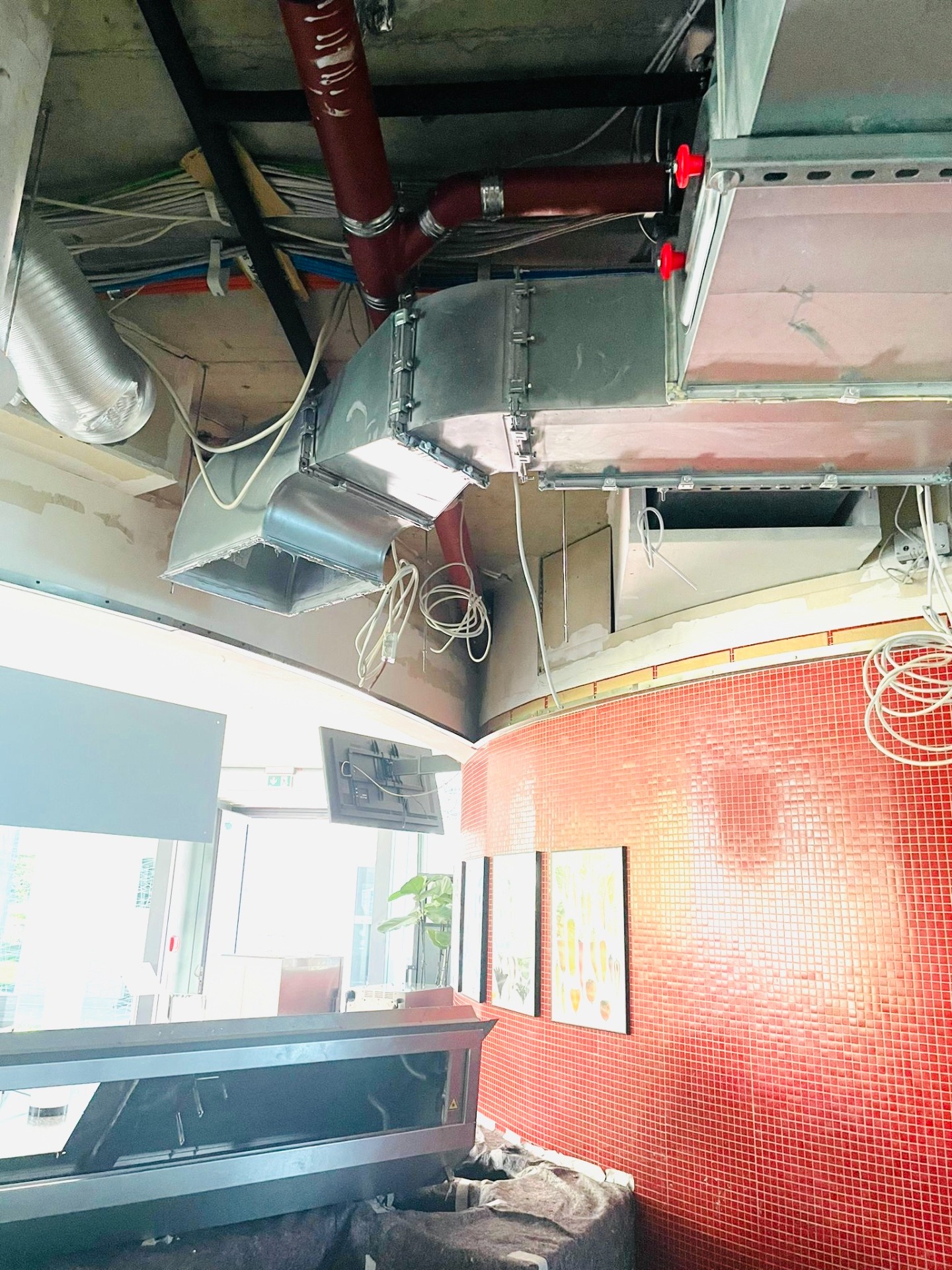

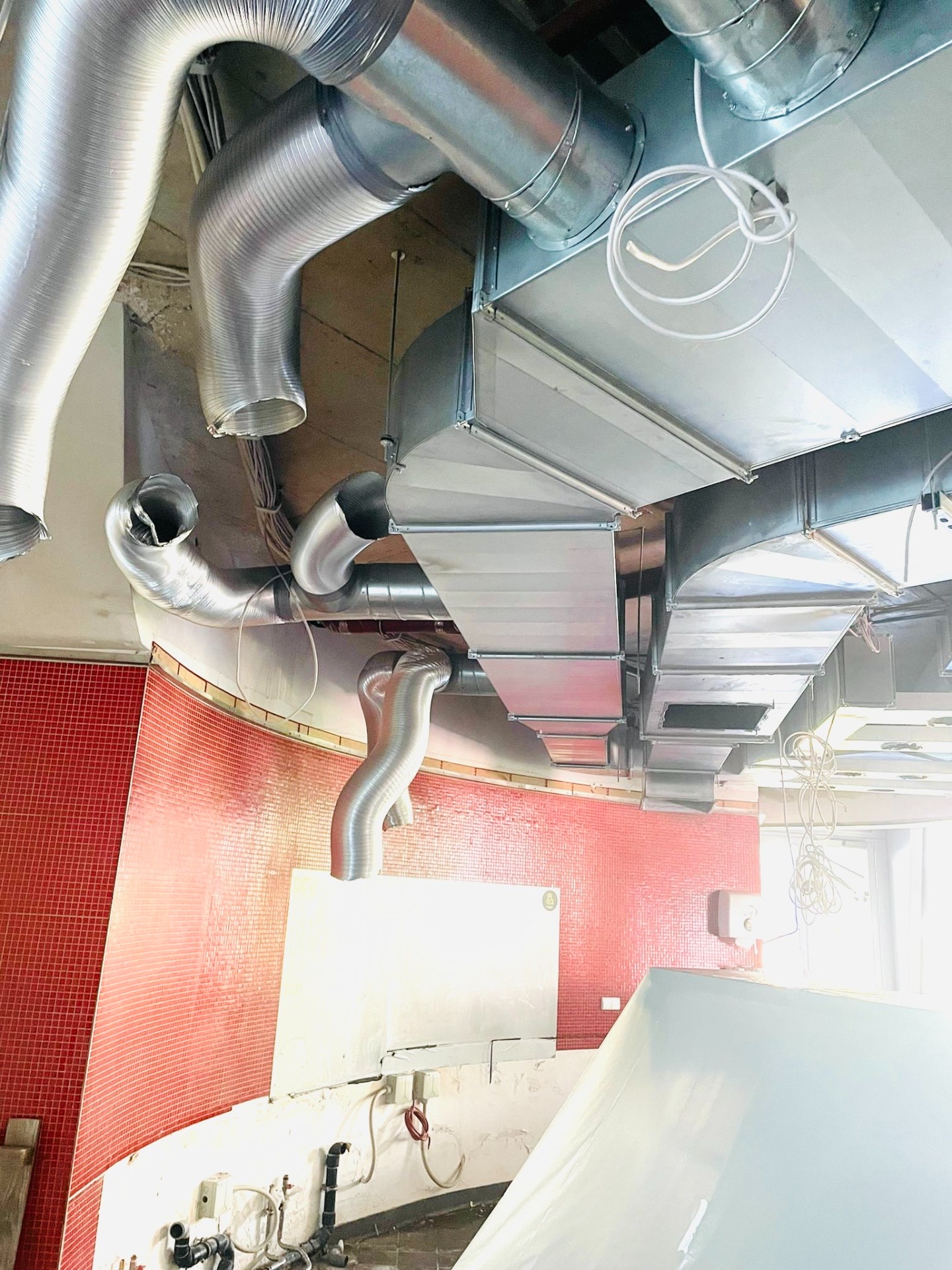

Lüftungsdecken

  • Abhänghöhe nach DGUV Regel 110-003
  • Überstände nach Öffnungswinkel
  • Beleuchtung mind. IP 54
  • Materialien:
    - V2A
    - Aluminium eloxiert
    - Aluminium pulverbeschichtet
    - Aluminium einbrennlackiert
  • Bei Abgasanlagen von gasbeheizten
    Kochgeräten nur V2A
